Z702-Potenza製作の備忘録です
スピーカーキットの製作は何台目になるのかな？
全然学習しないし、毎回何かが違って、何かが良いのです。
今回は16㎝の一発ですが、真ん中にツィーターが配置されている、変わり種の２Wayユニットです。
さてどんな音か楽しみです。
院長のポリシー、現場主義！
やってみないと、作ってみないと、聴いてみないと分からない。
Z702-Potenza ユニット

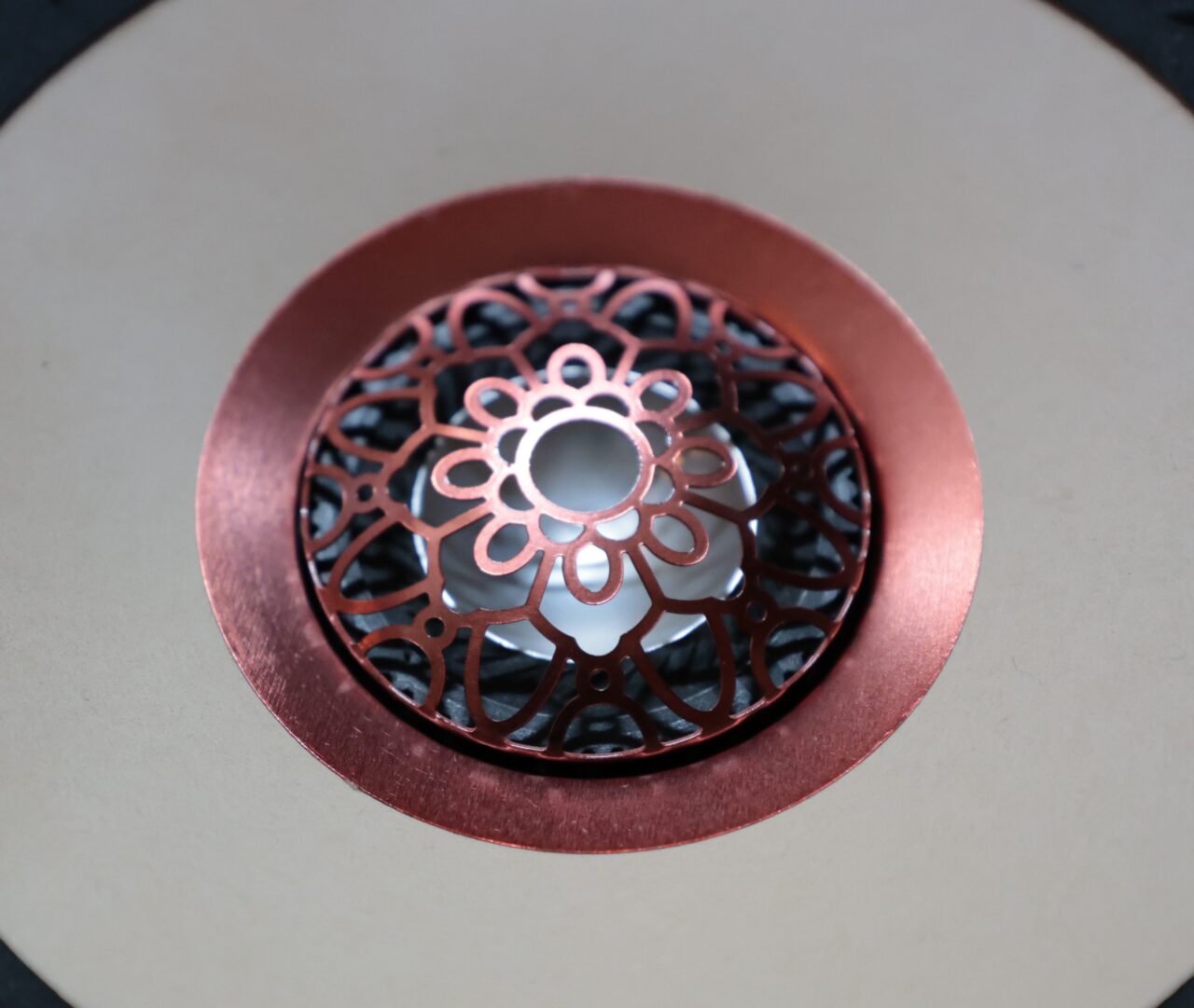

真ん中にツィーター
プロテクターがかなりオシャレです
経年変化で、色？が変わるのかな？

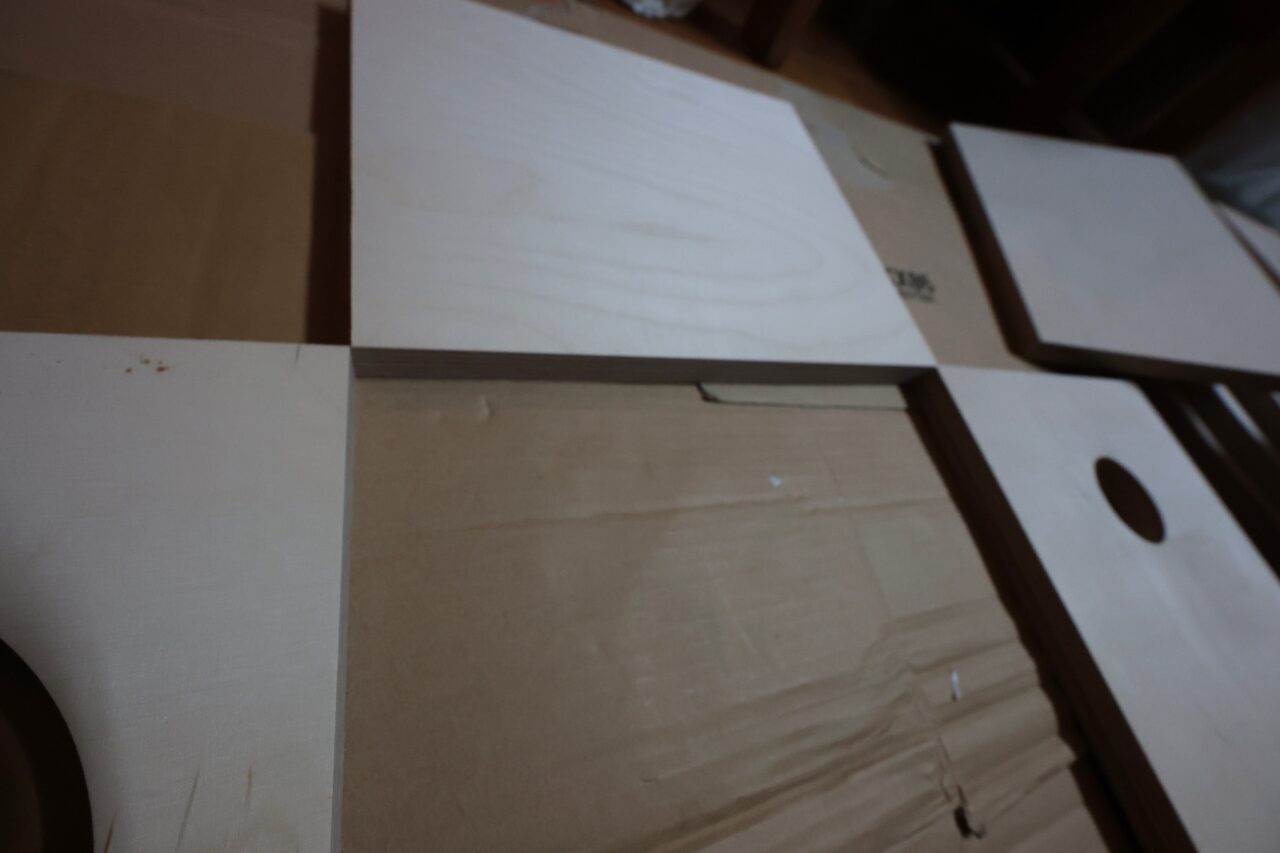

おなじみの難関は平面同士の接着
展開図でわかるように、シンプルに平面を接着剤で張り合わせるだけの操作
工作精度が高いので、誤魔化しが効かない
作成者の腕前というか、アラまで、全部現れます
スタンダードなタイトボンドで張り合わせ
面への圧力をどんな風にかけるか…思案します
ツッコミでは、そりゃ圧力は”垂直”一択だろ？
※備忘録※
作製目標は「立体物」でありますが
個別対象は「平面」、力の加わる方向は「直線」で、力のかかる場所は「点」であります。
”点”で直線的に力をかけて、言うこと聞かない時は…
…少し中心をずらして斜力を加えて
…ジワッと、接着面をずらすように目論んで…、
…段差が無くなったら、速やかに一度圧力を解除して、
…再び可能な限り垂直方向に力を加え直して
…と頭で、身体で、考えて行動して…
接着面が指にかからなくなる位”平”フラットな状態になったら、ほくそ笑んで…
…10分休憩
…で10分後…
…ダメじゃん！！！
確かに面イチだったのに！…10分間に何が有った…
※備忘録※
接着剤は粘性、流動性があり、尚且つ”一定のボリューム”がある…とは、大概イヤになるほどわかっているつもりですが…
冷徹な結果にはめげる…
…それでもなんとか
音道完成までたどり着きました

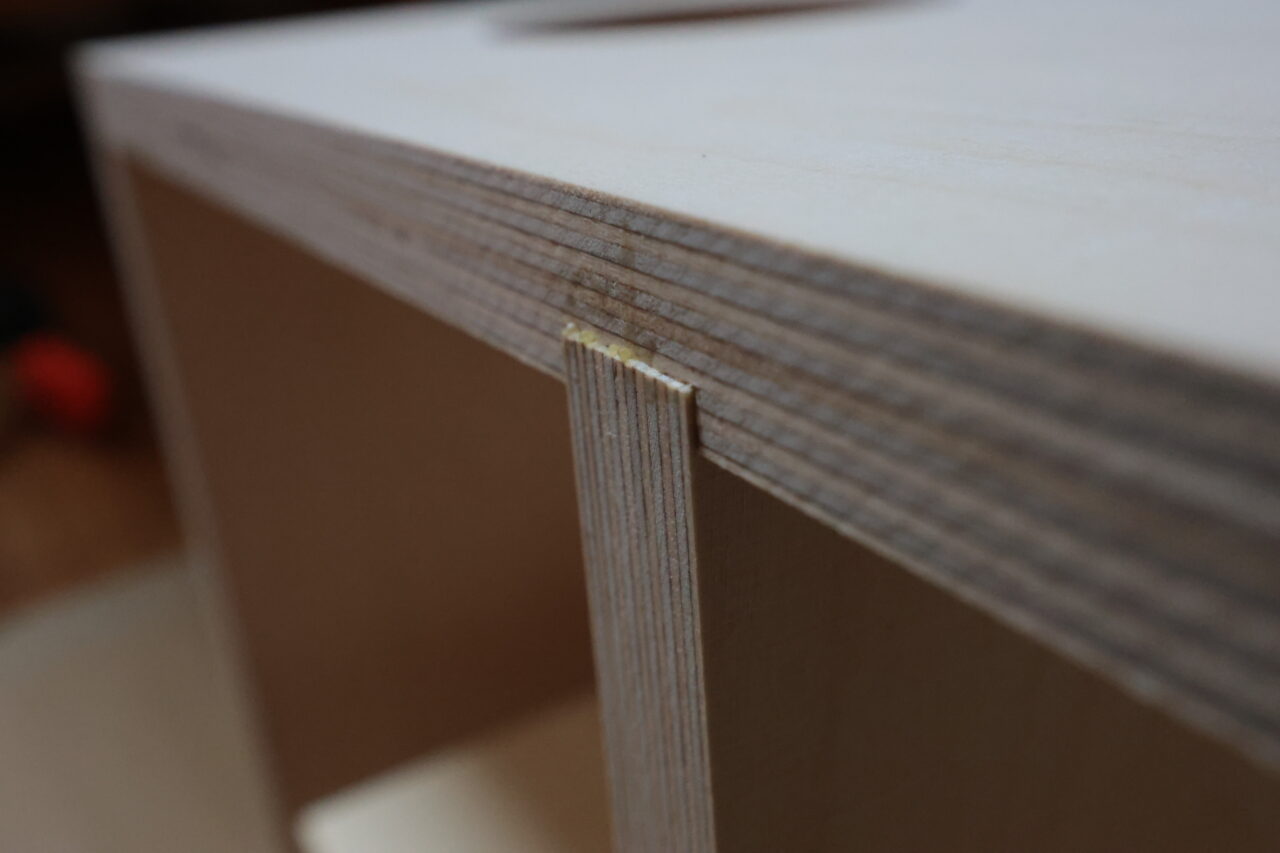

段差修正（ヤスリで削っただけ）しましたが、じゃあ反対側は凹んでるわけで、こっちは音漏れ（空気漏れ）なんかはどうなのかな…と心配は尽きません

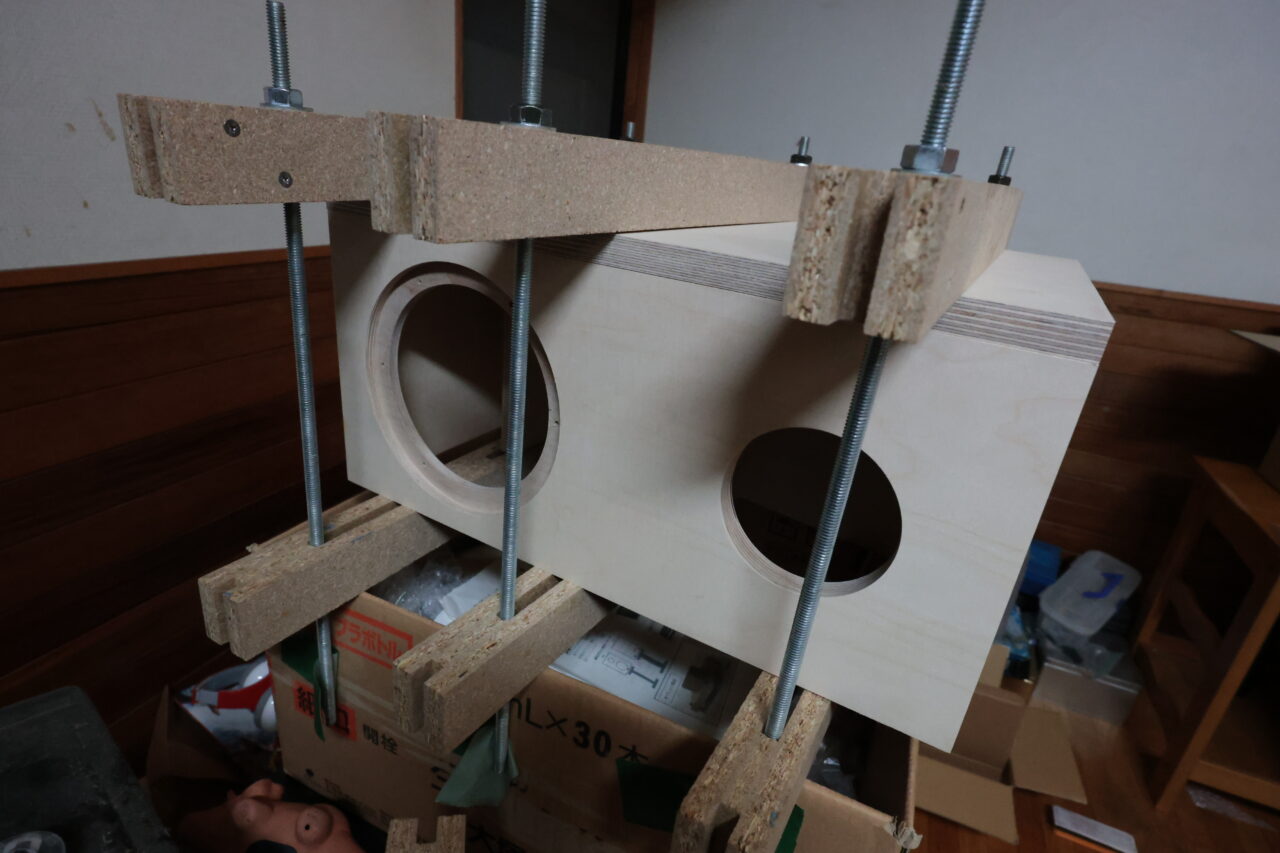

当方の圧着のオーセンティックは音工房Zさんのクランプです。
一気に広い”面”を圧着するのは便利ですが、確かに使いこなしには、慣れやコツ、制約もあります
最近は音工房さんは”点”で抑えるクランプの複数使用を推奨されているようです。

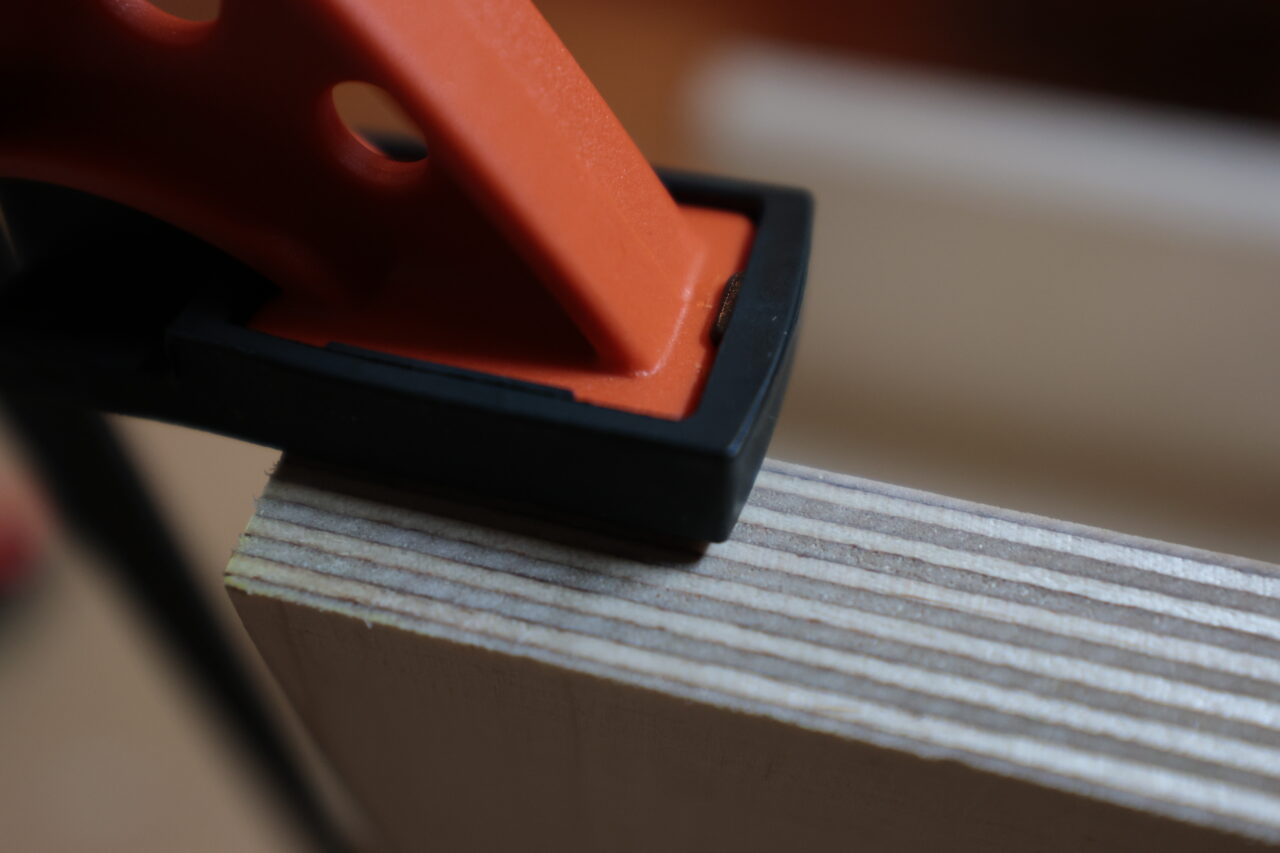

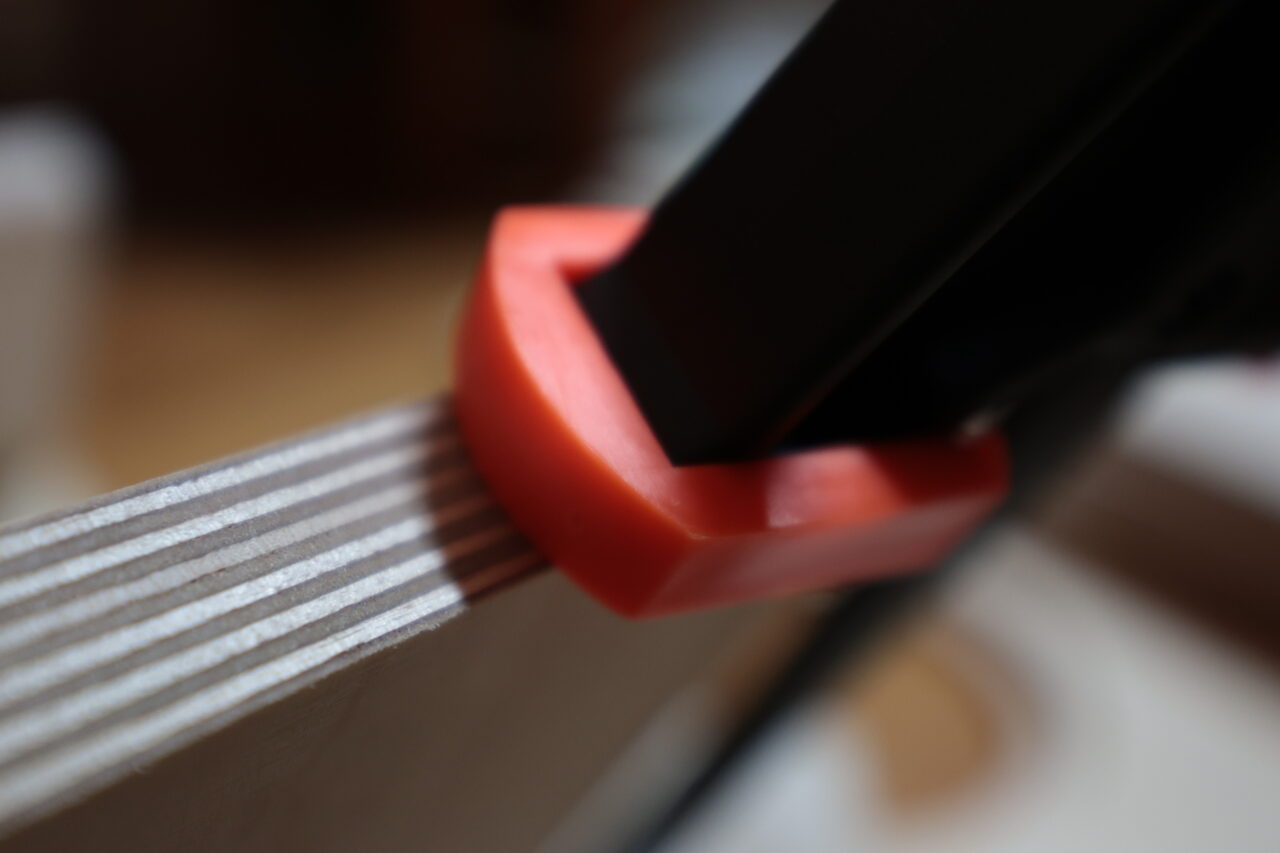

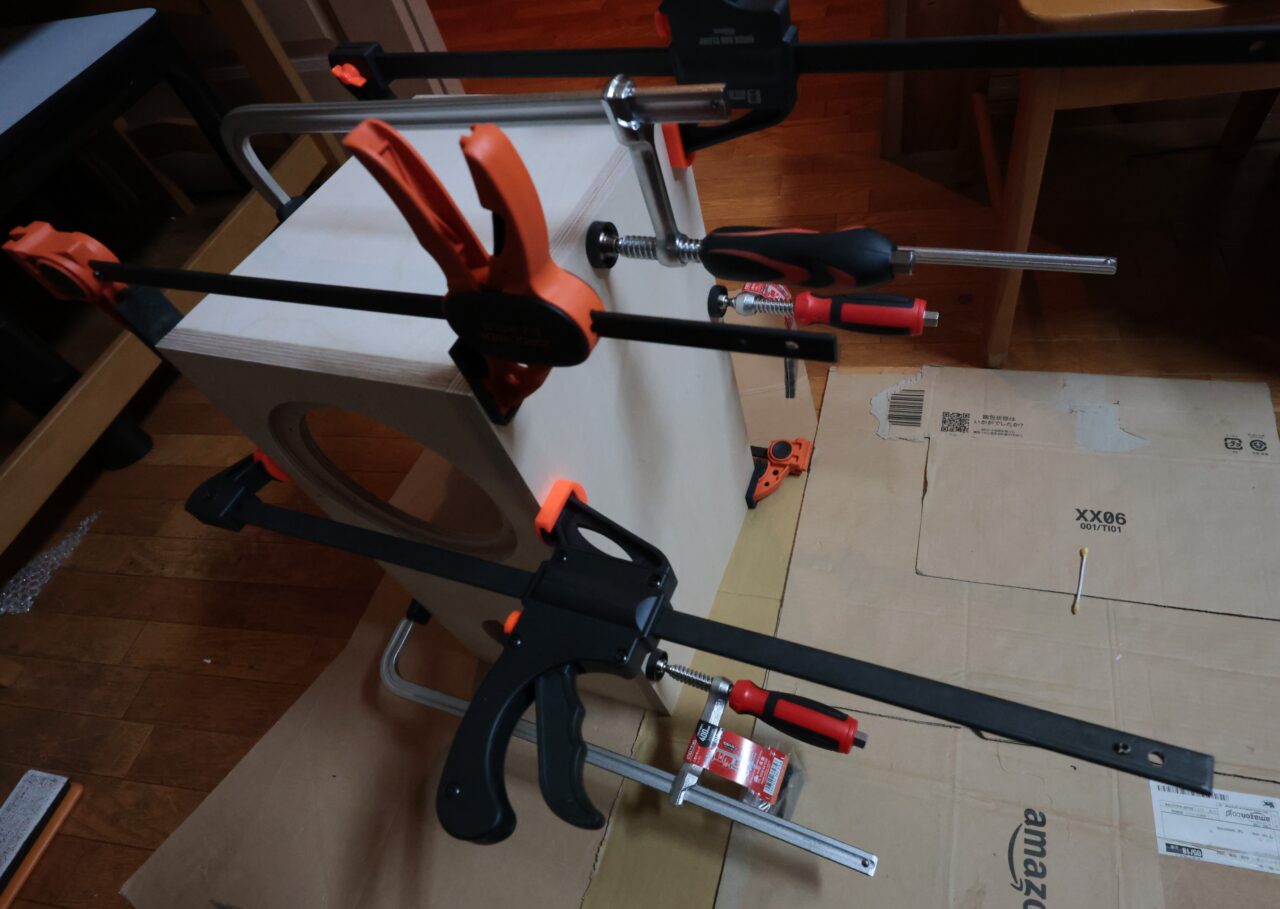

なにをやってるの？…と聞かれそうですが、この形式のクランプは基本”点”で圧迫する方法なので。今回のサイズの広さの”面”を押さえるには、どんなもんかな？と、とっかえひっかえやってみてます。
※備忘録※
手持ちのクランプありったけ、五種類７本を動員して押さえてますが、自分の不手際な作業を考えると、最低でも８～９本はあったほうが、出来上がりが安心できるのではないかと、感じてます（個人の感想です）
ちなみに当方が使いやすく、力が加えやすいのは銀色の金属製のヤツ（メーカー忘れた）
その他のものはより廉価ですが、プラの素材が、力を入れすぎると、ギア的なところがメリッと言います…（言いました）

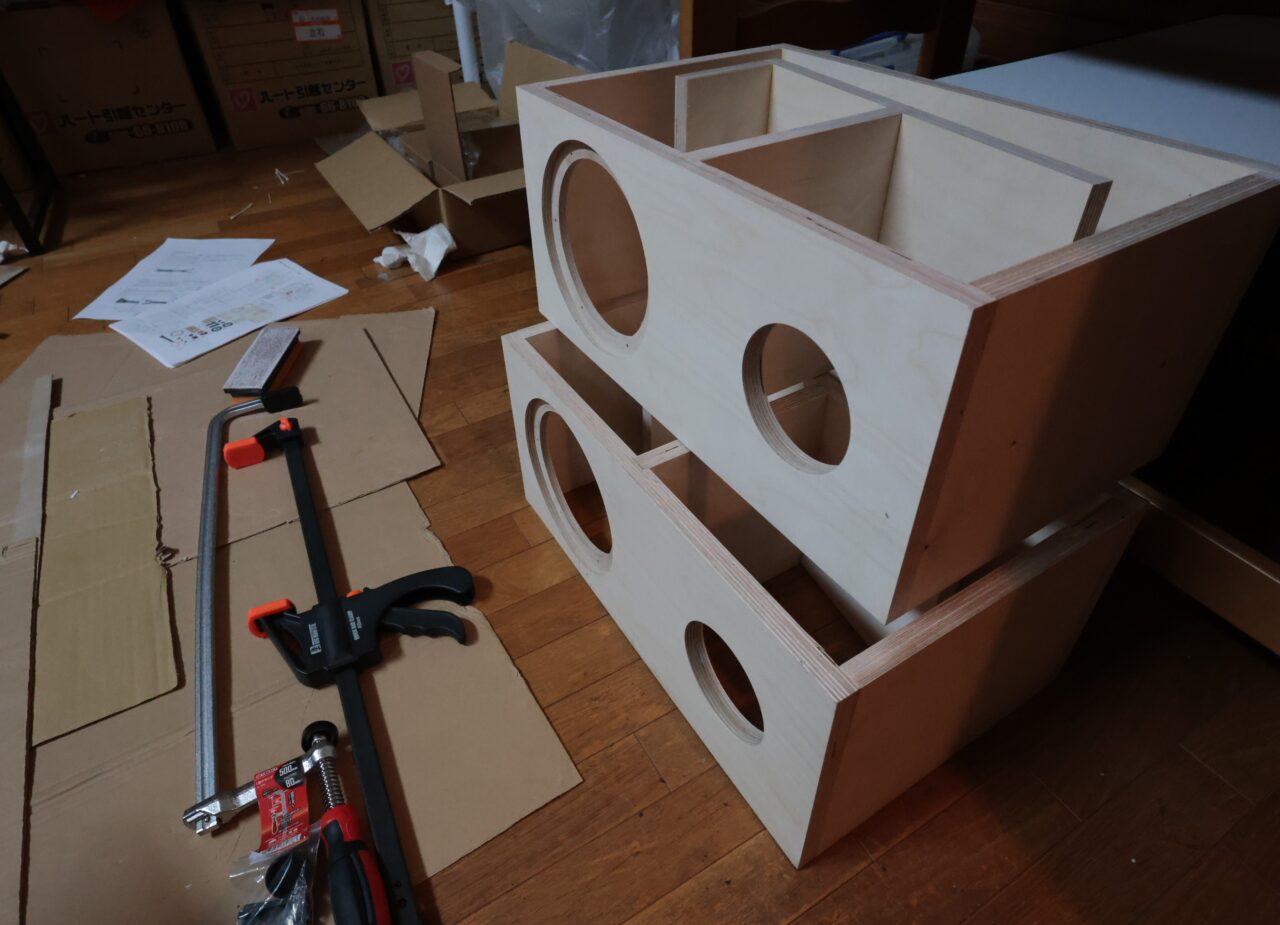

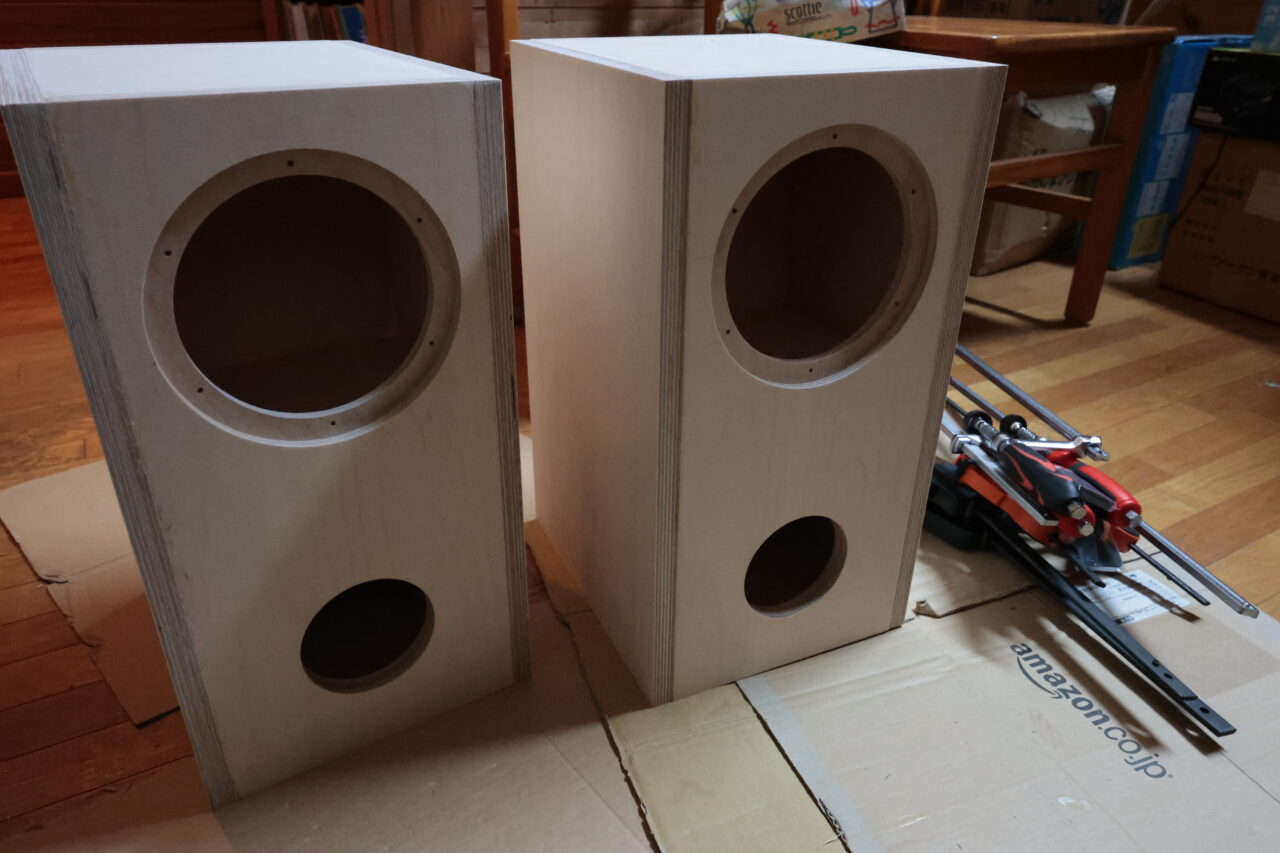

箱が完成！
エア漏れ云々が気になりますので、音道の隙間で手が届く範囲はタイトボンドを塗り込んだり、流し込んだりします。
…と思ってたら
ダクト穴から底に鬼目ナットの”穴”が見えます！
…そう、１個、底板を裏表に貼ってしまったのです
ああ、やっちまった…ですが、もう最近この程度の失敗では驚かなくなってしまいました。
そうです！結果（音）がすべて！！経過（失敗）を楽しむ事も大事です。

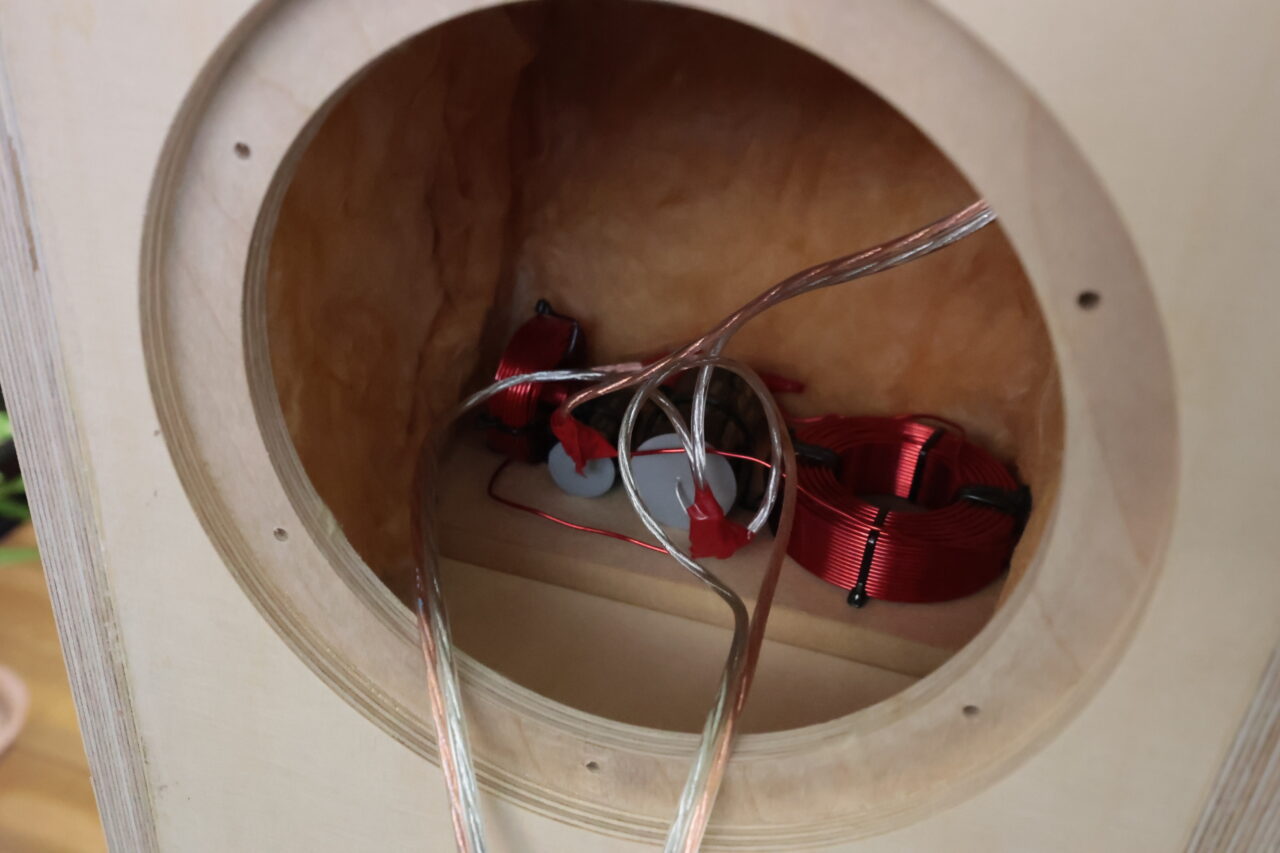

手が、指がつりそうになりながらコイル、コンデンサー類を設置します。
今回のボードを外せば、コイルやコンデンサーを変更して、グレードアップが図れるわけです。

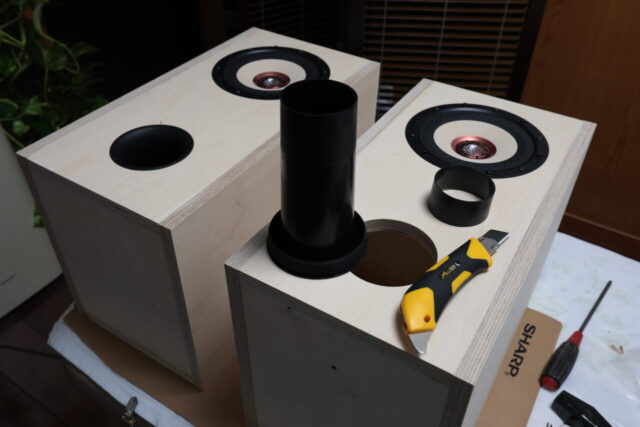

２Wayユニットを取り付けてダクトを指定長さに切り詰めて

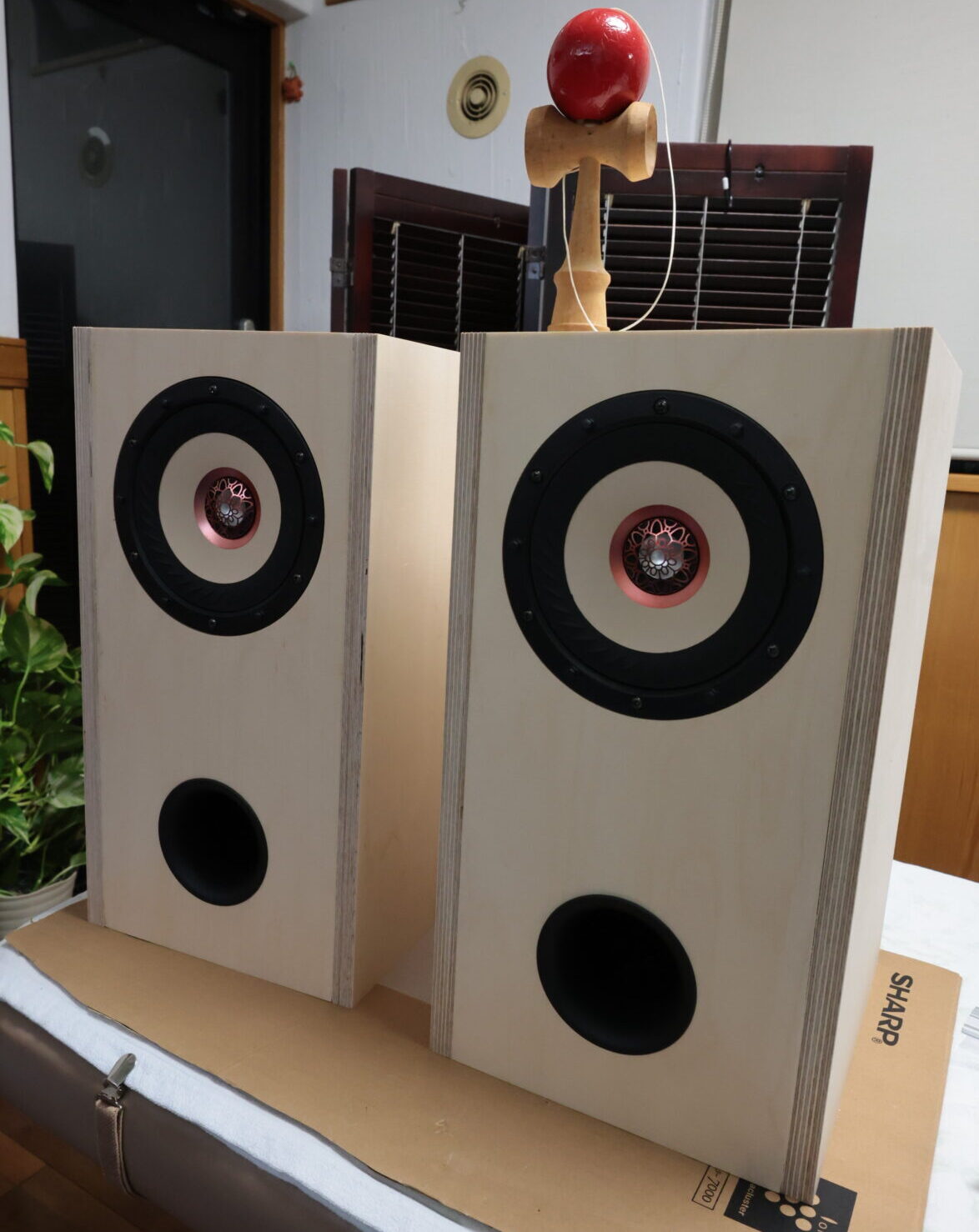

完成！
製作日数は延べ２日
製作時間は４時間＋６時間の、計10時間くらいでした。
引き続き、慣らしに入りますが、まずは緊張の鳴らし初め
しかして、その第一印象は…
…視聴編に続く…
オマケ…

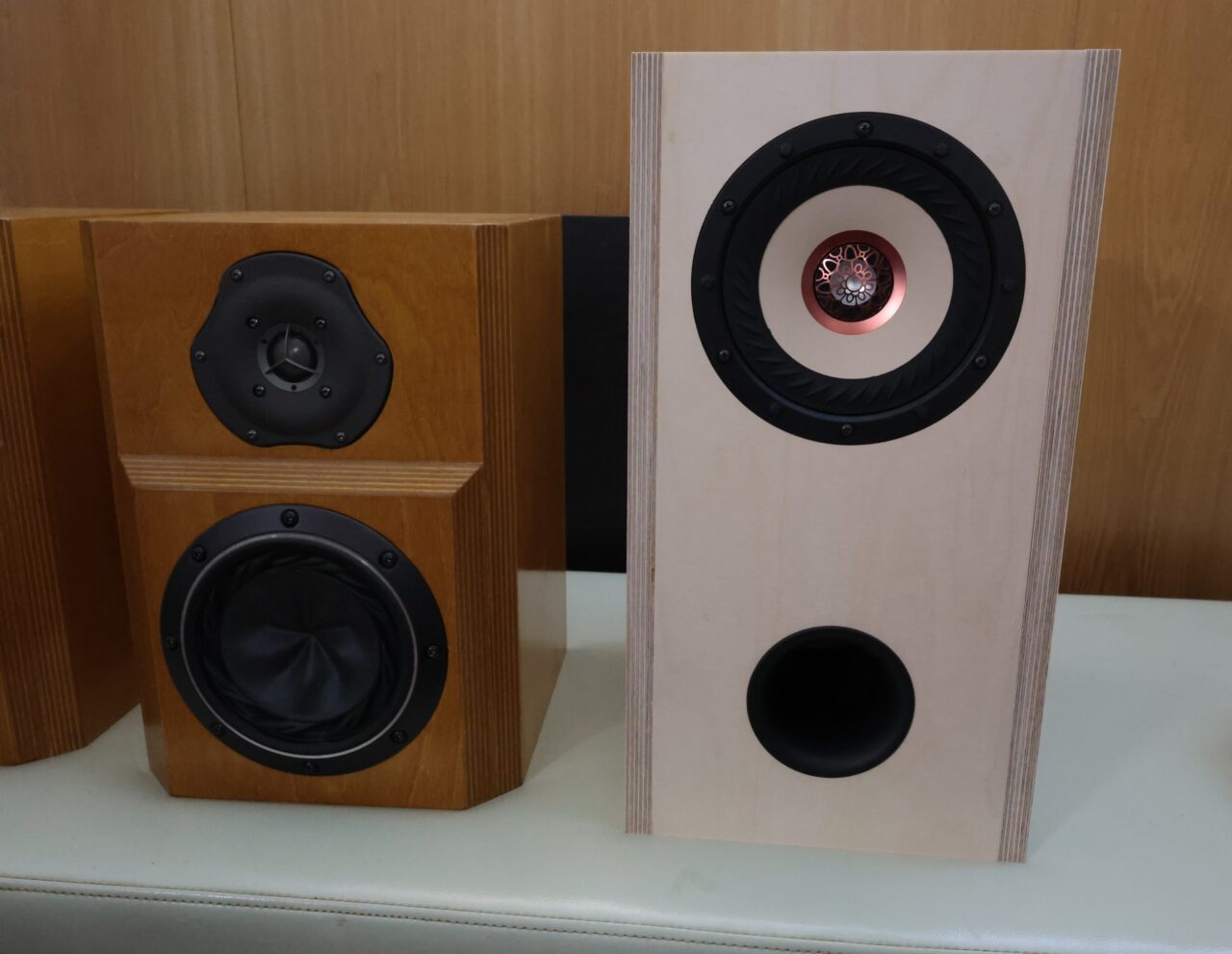

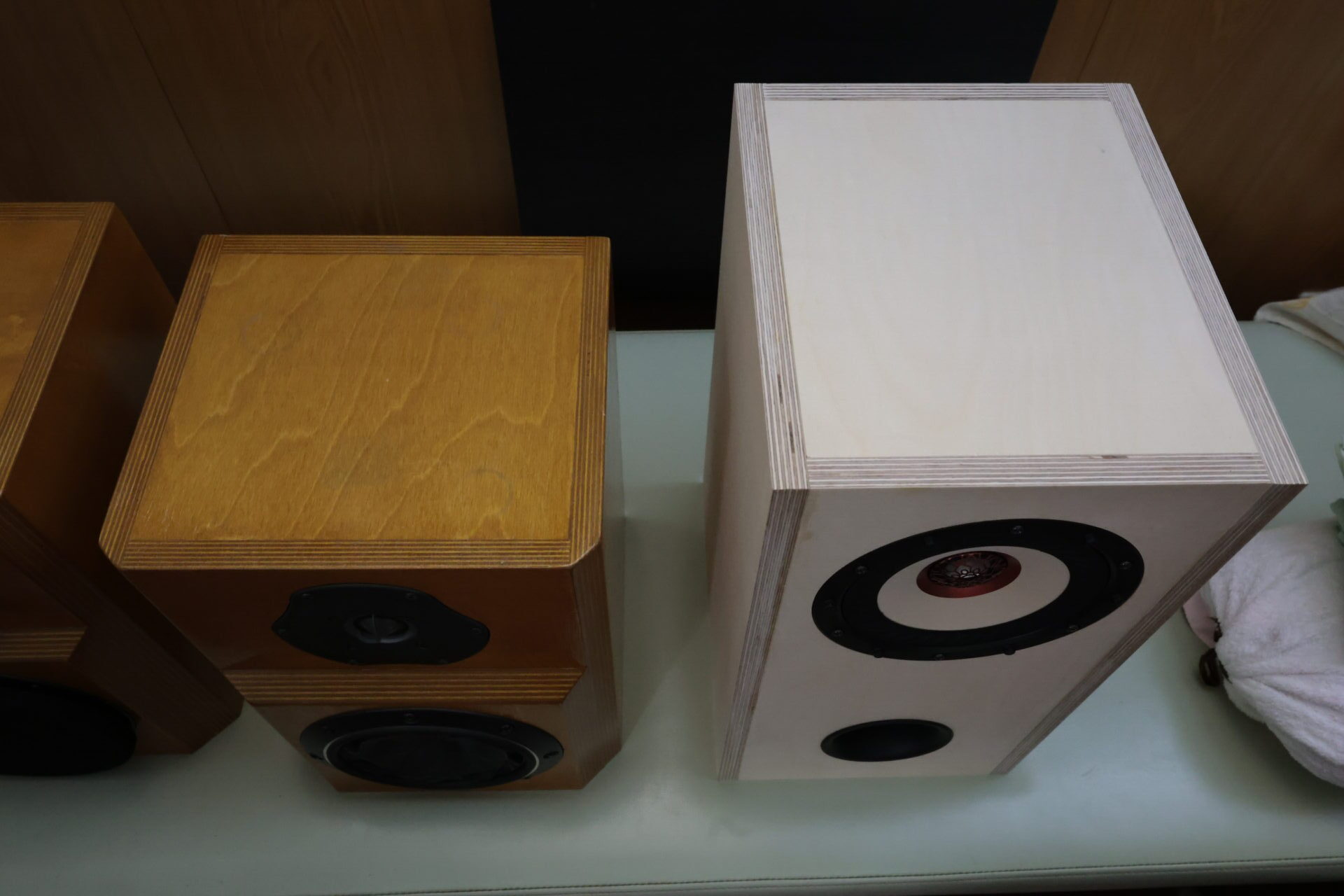

院長のスタンダードモニター 音工房Z Z800 とのサイズ比較
Potenza が少しスリムですが、背が高く、奥行きが有ります
この辺が低音に利くのかな？
